Anwendungsbeispiele
An Arbeitsfugen

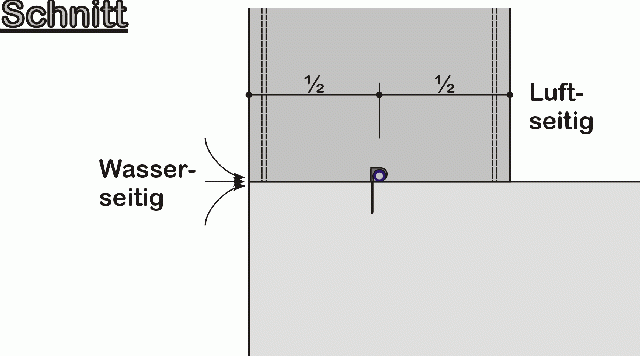

Arbeits- bzw. Betonierfuge ohne Fugenblech
01
02
Dehnungs- und Blockfugen
03
An Dehnungsfugen

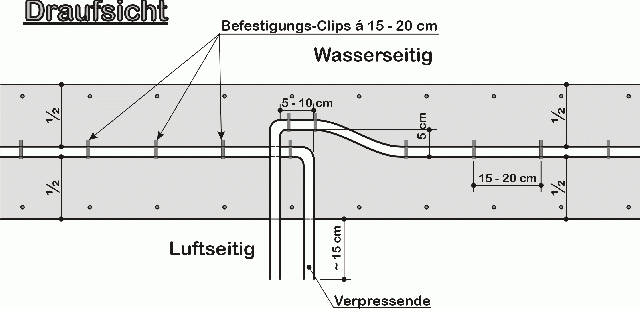

Der Schlauch sollte mittig in der Wand bzw. Sohle verlegt werden.
Bei starken Bauteilen ca. 30-40 cm von der Wasserseite her anordnen, dadurch wird die Feuchtigkeit direkt an der Eintrittsstelle abgedichtet und Umläufigkeiten an der Luftseite vermieden.
Am Fugenblech

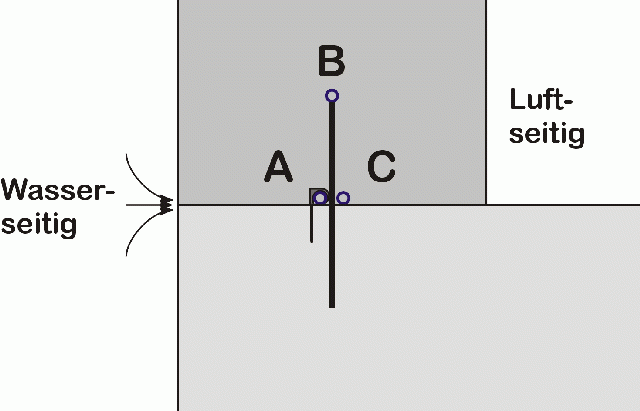

Fugenblech an Arbeitsfuge
A) - Feuchtigkeit wird direkt an Eintrittstelle abgedichtet
- Vermeidet Folgeschäden am Fugenblech durch Korrosion
B) - Gefahr, dass Material nur luftseitig austritt. Somit ist die Gefahr der Korrosion des Fugenbleches gegeben.
C) Nicht zu empfehlen !
Austritt luftseitig, da geringster Widerstand. Hierdurch ist ein komplettes Füllen der Fuge schlecht möglich.

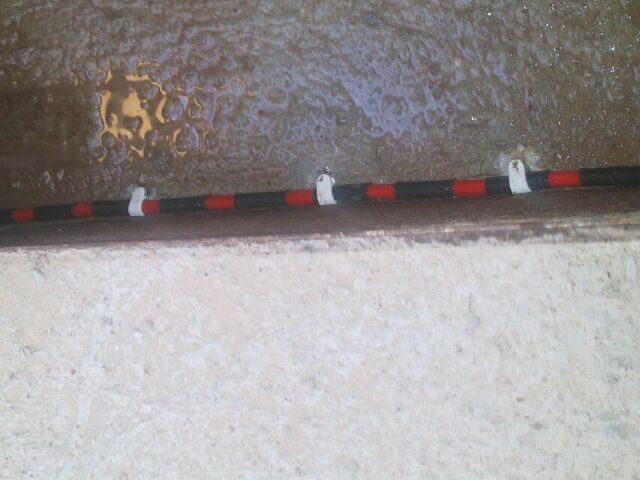

(Foto Version A: Ventilfugenschlauch genagelt)

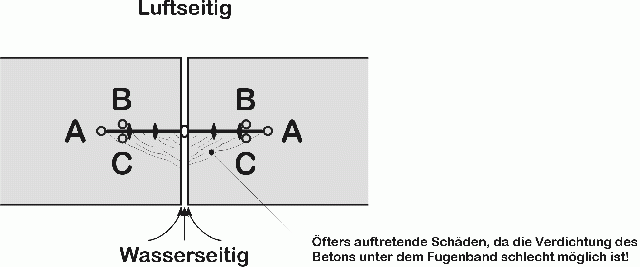

A) Beste Stelle für die Anbringung des MIZ-Ventilfugenschlauches. Gleichweite Wege für das Verpressgut ermöglichen eine gleichmäßige Injektion.
B) Gefahr des Austrittes von Verpressgut innerhalb des Bauwerkes
C) Verpressgut tritt als erstes wasserseitig aus. Die Fuge muss für eine Abdichtung komplett mit Material aufgefüllt werden. Hierdurch entstehen hohe Materialkosten.

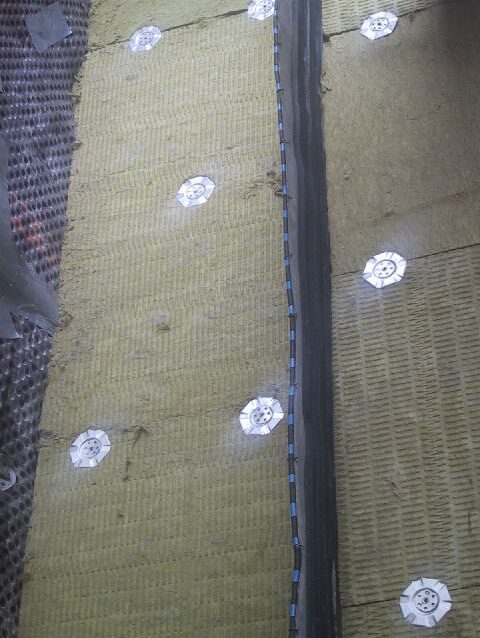

(Foto Version A: Ventilfugenschlauch an Fugenband)
04

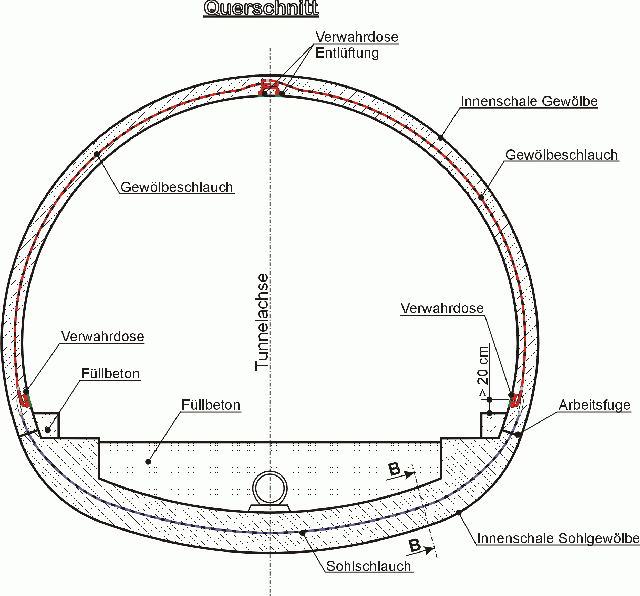

Im Tunnelbau

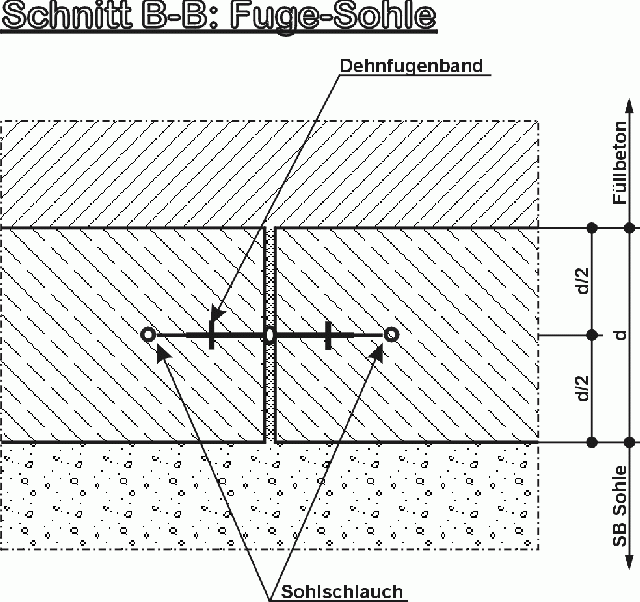

Tunnelfugen (Blockfugen)
